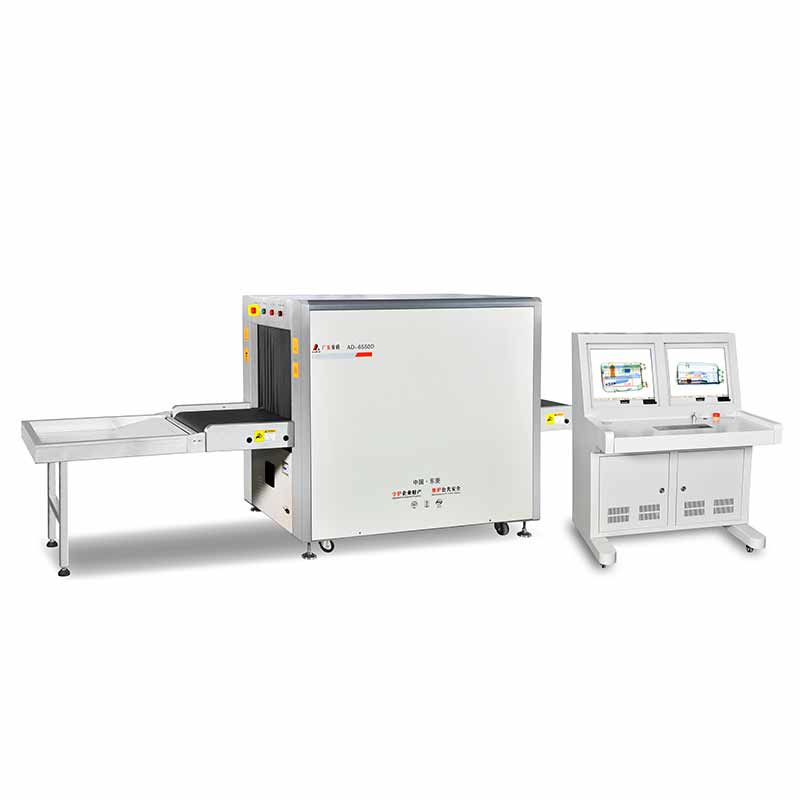

2020款雙源雙視角AD-6550DX光安檢機

功能特點

304拉絲機架

設備進出口龍門框、傳送通道、接物架均采用優質304拉絲不銹鋼制作，設計簡約大方，經久耐用、耐臟不掉色不反光

雙層環保鉛簾

雙層交叉鉛簾防輻射防泄漏，鉛簾套膜采用新型壓鑄技術，防止客人手接觸鉛，杜絕鉛污染

防夾手夾包功能

通道兩端設計防夾手功能安全防護板，防止夾手、夾包

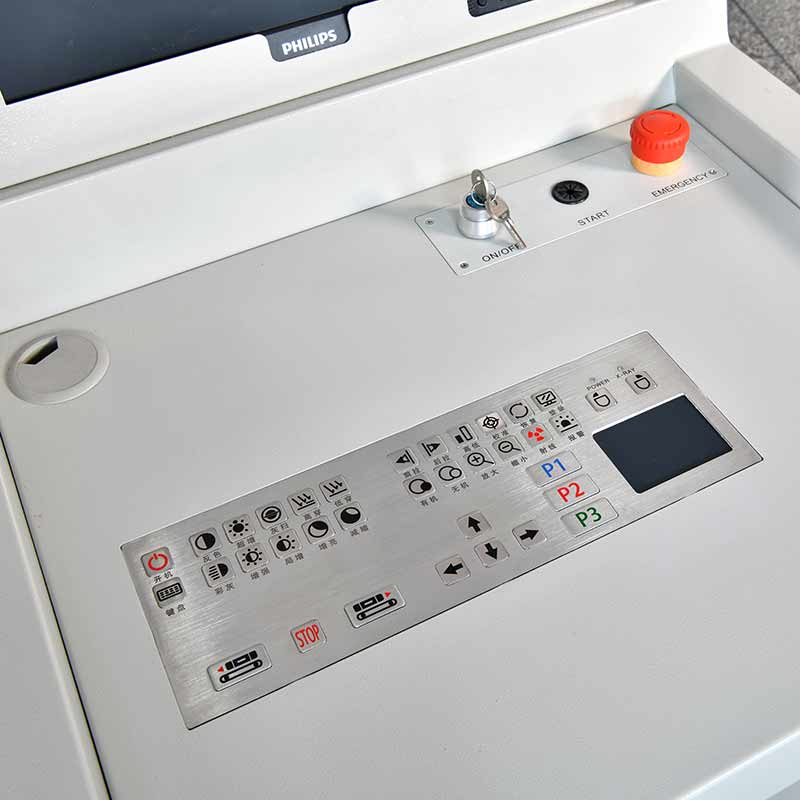

防水防塵專用金屬鍵盤

設備配有專用鍵盤，整體美觀大方耐用、功能清晰易懂、防水防塵、不掉色易清潔

獨立操作工作臺

設備配有獨立的雙操作工作臺

分屏顯示

可在一臺顯示器上同時以上下分屏顯示方式，顯示彩色和黑白圖像

節能溫控

機器內嵌入有溫度感應控制系統，智能開啟散熱系統，有效控制設備功耗，減小機器噪音。

超薄物檢測

當被測物品過于薄時，按下相應的超薄物檢測功能鍵后可對其進行探測

故障自診斷

采用模塊化設計，并提供X射線源、探測器陣列、專用鍵盤等關鍵部件測試診斷功能，使設備故障診斷及維修更加準確和快捷。

一鍵開關機

開機時旋轉鑰匙，點擊啟動按鈕一鍵開機；關機時只需旋轉一下鑰匙，設備自動安全關機，更簡潔方便。

危險品圖像插入TIP功能

在設備正常掃描生成的行李圖像中隨機插入危險品或行李圖像、用于考核操作著工作認真程度。

節能感應

采用傳送通道兩側隱藏式自動感應裝置，耐用防損壞，在感應到行李包裹時，智能開啟傳送通道，無行李包裹時，傳送通道自動停止，有效控制機器整體功耗及噪音水平

大幅圖像呈現

采用單排簡約界面設計，圖像呈現更大幅，顯示包裹通過數量及時間日期

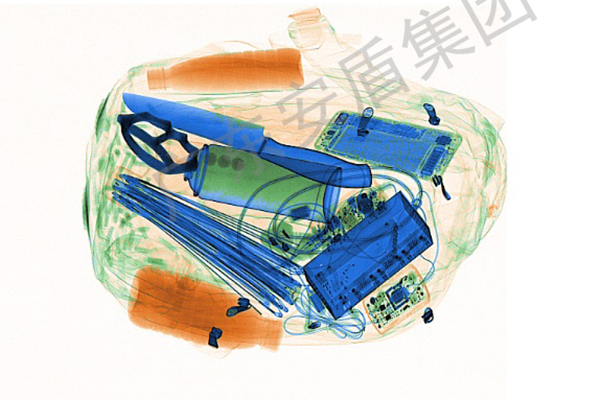

高清物質圖像

圖像清晰，色彩鮮艷正確，層次分明，有機物顯示為橙色，無機物顯示為藍色，混合物顯示為綠色

遠程軟件升級

具有遠程聯網軟件升級優化功能，系統軟件終身免費升級優化。

二次開發功能

專業圖像處理軟件，支持二次開發，可對接多種使用平臺

雙源多視角的優勢

X射線源

由2個X射線源，分別經頂照視角和側照視角對物品進行透視，同時顯示頂照及側照視角的成像。

識別更準確

當違禁品以特殊角度擺放通過，單視角圖像上呈現點狀或線狀，安檢員難以正確識別造成漏檢。而雙視角設備借助另一視角圖像可以準確識別，危險品無以遁形

排除遮擋物

兩個角度綜合評判，有效排除遮擋物對爆炸物和違禁品自動探測計算的干擾，極大提高探測的準確性；

對于一些具有明確目標物的檢查，如照相機，手機，爆炸裝置等，雙視角可以準確判斷物體外觀

判圖準確

判圖準確，無需復檢，極大提高通過流量

避免物品重疊

采用雙視角設計，垂直、水平兩個視角的圖像同時顯示，能夠揭示更多包裹內部信息，從而有效減少由于物品重疊帶來的干擾，提高判圖員的識圖準確性，降低誤判和收件比率

立體成像

同時通過顯示屏顯示頂照視角及側照視角的平面及立體成像。

技術參數

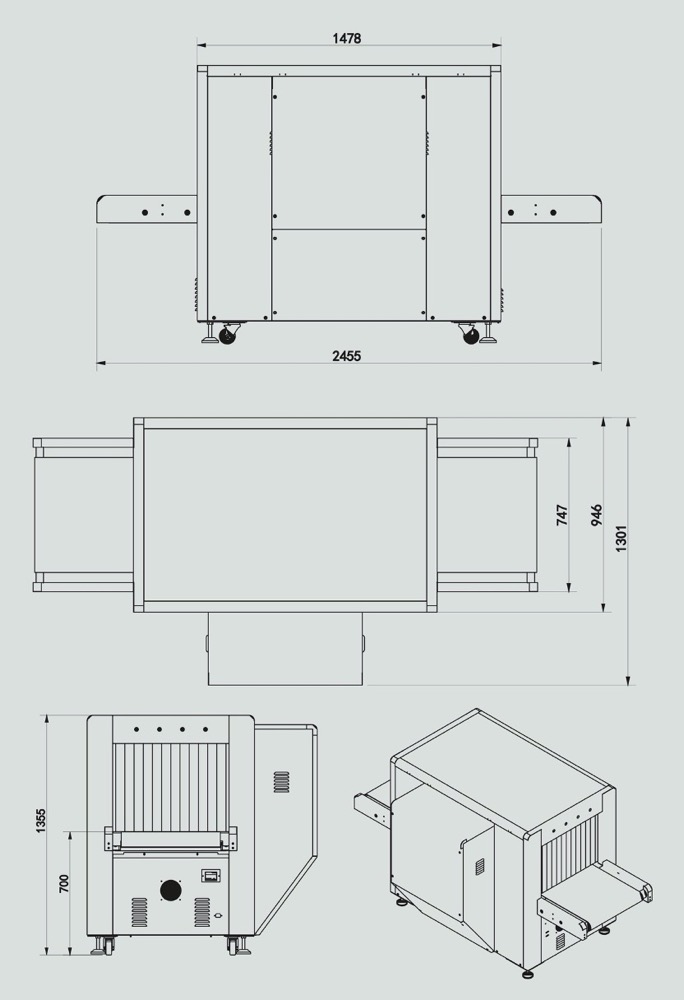

產品尺寸

2455(長)×1301(寬)×1355(高)mm（不含接物架）

接物架：850mm長

操作臺：1200(長)x760(寬)x1200(高)

通道尺寸

650（寬）×500（高）mm

傳送帶速度

0.2-0.4m/s(可調)

傳送帶額定負荷

200kg

分辨力

頂照視角：直徑0.0787mm金屬線

側照視角：直徑0.0787mm金屬線

穿透分辨力

頂照視角：直徑0.160mm 金屬線

側照視角：直徑0.160mm 金屬線

空間分辨力

頂照視角：水平直徑1.0mm；垂直直徑1.0mm

側照視角：水平直徑1.0mm；垂直直徑1.0mm

穿透力

頂照視角：40mm鋼板

側照視角：40mm鋼板

泄漏劑量

0.09μGy/h

X射線發生器

射線束方向

頂照式、側照式兩個方向

管電流

1.2mA

冷卻／工作周期

密封式油冷／100％

射線角度

80度

管電壓

160KV（可調）

射線源配置

不銹鋼機械殼體外觀、優質級X光射線管，密封油冷

自動維護診斷

X射線發生器具有監控功能，能在工作狀態出現異常時報警，并可監控射線源的管電壓、管電流

圖像處理系統

X射線傳感器

L形光電二極管陣列探測器（多能量），1.57MM陣列顯示器

彩色圖像顯示

24位真彩色顯示，分為有機物、無機物、混合物分辨

局部增強

具有對較暗圖像的區域進行增亮處理

超級圖像增強

具有對調整圖像的比對度增強

邊緣增強

物體輪廓邊緣更加清晰

圖像增強

圖像細節更加清晰

放大鏡

局部放大功能

增亮/減暗

增加圖像的亮度/降低圖像的亮度

圖像回放

顯示前200幅圖像，并對回拉圖像可進行任何圖像處理及回放查看

圖像存儲

實時保存任意幅圖像，并可進行任意圖像處理，連續工作保存，圖片直接存入硬盤，儲存數量大于100萬張，并可直接調用查看

系統功能

基于計算機平臺，提供以網絡應用為載體的遠程協作檢查模式，以及圖像傳輸和集中存儲功能；

掃描方向

支持雙向掃描功能，可以對任意方向傳送的物品進行掃描并成像；

多能量功能

多能量彩色

有機物顯示為橙色，無機物顯示為藍色，混合物顯示為綠色

高能/低能

兩種能量切換顯示，高能顯示不易穿透物體，低能顯示易穿透物體

使用環境

工作溫度／濕度

-10℃ ~ 45℃ / 20% ~ 95%（不冷凝）低于-10℃需特制

儲存溫度／濕度

-20℃ ~ +60℃ / 20% ~ 95%（不冷凝）

工作電壓

220VAC(±10%)  50±3Hz

功率損耗

1.0KW

噪聲級

55dB

主機配置

工業級計算機主板、intel i3處理器，4G運行內存、千兆網口數據傳輸、監控級1T硬盤存儲，整體性能穩定可靠

探測板配置

多通道高速數據采集系統,使用自主研發的多通道高速信號采集芯片

傳送帶配置

傳送皮帶

采用優質PVC，表面防滑耐磨布紋。厚度3MM，更耐拉伸、不易變形；表面防靜電處理，杜絕污染

靜音電機

采用優質永磁電機、60V直流驅動、安全輸送、超強靜音

定制操作臺

可選配加裝單屏或雙屏顯示操作工作臺，及定制分屏器分屏顯示

動態抓拍人包合一

系統自動整合高清超廣角攝像頭動態抓拍技術，自動匹配關聯所屬人物面部及包裹外觀抓拍圖像、X光圖像，做到兩者信息整合存儲，提高復查檢索率，精確做到人包合一，數據本機存儲，可導出

遠程圖像同步

多臺或單臺設備組網后，終端同步圖像顯示，存儲，查看及數據導出

智能分析功能

人臉識別、包裹抓拍攝像、違禁品識別、數據回放、數據檢索、數據統計、數據導出。

云端管理功能

人臉/包裹/X光圖片匹配、數據搜索、數據回放、數據統計、管理/調整識別模型、遠程升級、遠程管理安檢終端、大數據的安檢趨勢分析、移動終端危險品通知。

AI人工智能識別

自動識別異常報警：依托智能服務器，展開實時分析，識別包裹內違禁物品，觸發聲光報警器及語音報警

違禁品識別功能：刀具、槍支及其零部件、液體、爆炸物等多種違禁管制物品識別

違禁品檢出率：液體98%，刀槍95%，易燃易爆物90%

違禁品識別速度：50ms

違禁品管理登記

違禁品管理：登記查看違禁品信息，展示違禁品基本信息、圖片信息、違禁人員身份證信息

數據聯網統計導出：違禁品基本信息可通過后臺聯網實時查看，及數據導出

多臺設備聯網管理：所屬本單位下所有設備可進行統一管理，由系統管理-單位管理中維護-各安檢口的安檢設備，包含安檢門、安檢機、金屬探測、人證、門禁、閘機等設備

人員離崗報警

當安檢操作人員離開時間超過一定時間，可發出報警提示信息。

智慧安檢

產品可整合人臉識別、動態抓拍、深度學習、數據結構化等技術，人臉、包裹、圖片實時綁定關聯，檢索復查快捷高效。
